Клапан сброса воздуха. Для воды и нейтральных жидкостей до макс. 70°C

Воздушные клапаны AVK с двумя отверстиями, тройного действия предназначены для автоматического впуска воздуха при заполнении/опорожнении трубопровода, а также для автоматического выпуска накопленного воздуха в нормальных условиях работы. Уникальная "Аэрокинетическая" конструкция, в которой воздух, выходящий из системы, не может заставить поплавок подняться вверх и закрыть его преждевременно, гарантирует, что клапан закроется только после того, как весь воздух покинет систему и вода заполнит камеру. Все компоненты из высокопрочного чугуна покрыты специальным эпоксидным покрытием в соответствии с требованиями GSK. Все остальные компоненты изготавливаются либо из одобренного WRAS полимерного материала, либо из нержавеющей стали, чтобы свести к минимуму риск коррозии. Все уплотнения изготовлены из одобренной WRAS резины EPDM, обладающей отличными компрессионными свойствами и способностью восстанавливать свою первоначальную форму.

Вариант 851/48-001
Соединение	Фланцевое
Материал	Высокопрочный чугун
Диапазон диаметров	DN80 - DN200
Классификация давления	PN 16

Преимущества

Специальная конструкция поплавка предотвращает преждевременное закрытие клапана потоком выходящего из системы воздуха;
Большая пропускная способность;
Все металлические части, контактирующие с водой, покрыты специальным эпоксидным покрытием разрешенным к применению в сетях питьевого водоснабжения;
Упругие уплотнения изготовлены из резины EPDM, разрешеной к применению в системах питьевого водоснабжения;
Все остальные внутренние детали изготовлены из коррозионостойкой нержавеющей стали AISI 316;
Никакие движущиеся части не касаются внутреннего покрытия;
Собранный клапан разрешен к применению в сетях питьевого водоснабжения.

Загрузки

Спецификации

Промотайте вниз для получения более подробной информации

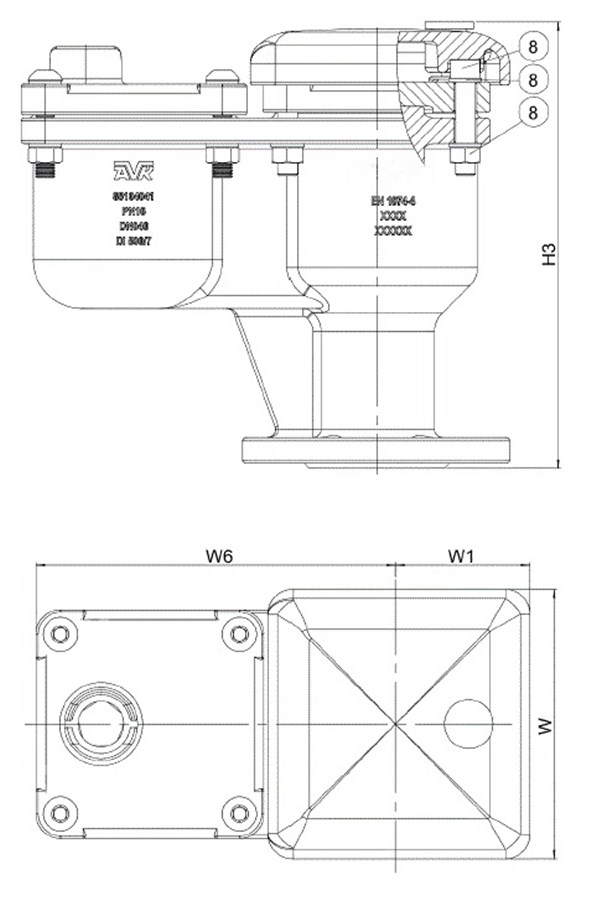

Артикул	DN мм	Рассверловка фланцев	H3 мм	W мм	W1 мм	W6 мм	Расчетная масса кг
851-080-48-122000	80	PN10/16	277	165	82	220	24
851-100-48-122000	100	PN10/16	283	205	102	248	29
851-150-48-122000	150	PN10/16	345	255	127	286	42
851-200-48-122000	200	PN16	345	255	127	286	46

Промотайте вниз для получения более подробной информации

Комплектующие

1.	Корпус	высокопрочный чугун GJS-500-7
2.	Поплавок малой камеры	нерж. сталь 1.4401 (AISI 316)
3.	Шплинт	нержавеющая сталь 1.4307 (AISI 304)
4.	Кронштейн	полиамид
5.	Прокладка	резина EPDM
6.	Кольцо О-сечения	резина EPDM
7.	Крышка	высокопрочный чугун GJS-500-7
8.	Болт/гайка/шайба	нержавеющая сталь
9.	Крышка	полиамид
10.	Регулирующий элемент	пластик
11.	Обтекатель	высокопрочный чугун GJS-500-7
12.	Седловое кольцо	нерж. сталь 1.4401 (AISI 316)
13.	Уплотнительное кольцо	резина EPDM
14.	Направляющее кольцо	нерж. сталь 1.4401 (AISI 316)
15.	Поплавок большой камеры	нерж. сталь 1.4401 (AISI 316)
16.	Направляющая поплавка	нерж. сталь 1.4401 (AISI 316)

Разрешения

Одобрен на соответствие WRAS

Стандарты

Конструкция по стандарту EN 1074 - 4
Рассверловка фланцев по ГОСТ 33259-2015 Ряд 1 (EN1092-2; ISO 7005-2)
